- 体育館、倉庫等大型空間に快適さを演出します。 機能性に優れたﾙｰﾌﾊｾﾞ折板屋根を化粧グラスウールでバックアップ。吸音・断熱性をさらに高め、天井部のカラーコーディネートができ、美しく快適な空間を演出します。
- 施工をスピードアップする同時進行工法！ 屋根と天井の作業が 同時進行できるので、足場も不要。専用タイトフレームや押し込むだけで固定するハット鋼・ 断熱ボード（ボード工法）など、新工夫いっぱいの迅速使用です。
特殊工法
特殊グラスウールを梁に固定した経済的に優れた施工性が特徴。
- タイトフレームと角パイプを梁に溶接します。
- 化粧グラスウールマットを敷きます。
- アルミ箔付ガラスクロス同士をホッチキスで縫ってください。
- 化粧グラスウールマットを押え板で固定。下の角パイプにビス止めします。
化粧グラスウールボードをSTハット鋼（専用部材）で固定、工事中の飛散を防ぐなど、作業効率を効果的に高めました。多彩な組み合わせを可能にする3サイズのタイトフレームもご用意しています。
- タイトフレームのノッチを墨出し線に合わせて溶接します。
- STハット鋼をハットピースに押し込みます。
- グラスウールボードをSTハット鋼に落とし込みます。
- 化粧グラスボードにT型ジョイナーをセットします。
| ヨドルーフ166ハゼ | タイトフレームの高さ | ||
|---|---|---|---|
| ST-195 | ST-230 | ST-260 | |
| 195mm | 230mm | 260mm | |
| （A）の寸法 | 29mm | 64mm | 94mm |
| 断熱材の厚さ | マット25mm | マット50mm | マット75mm |
| ボード25mm | ボード25mm | ||
ボード工法にグラスウールマットをプラス
インシュレーション工法と組み合わせる

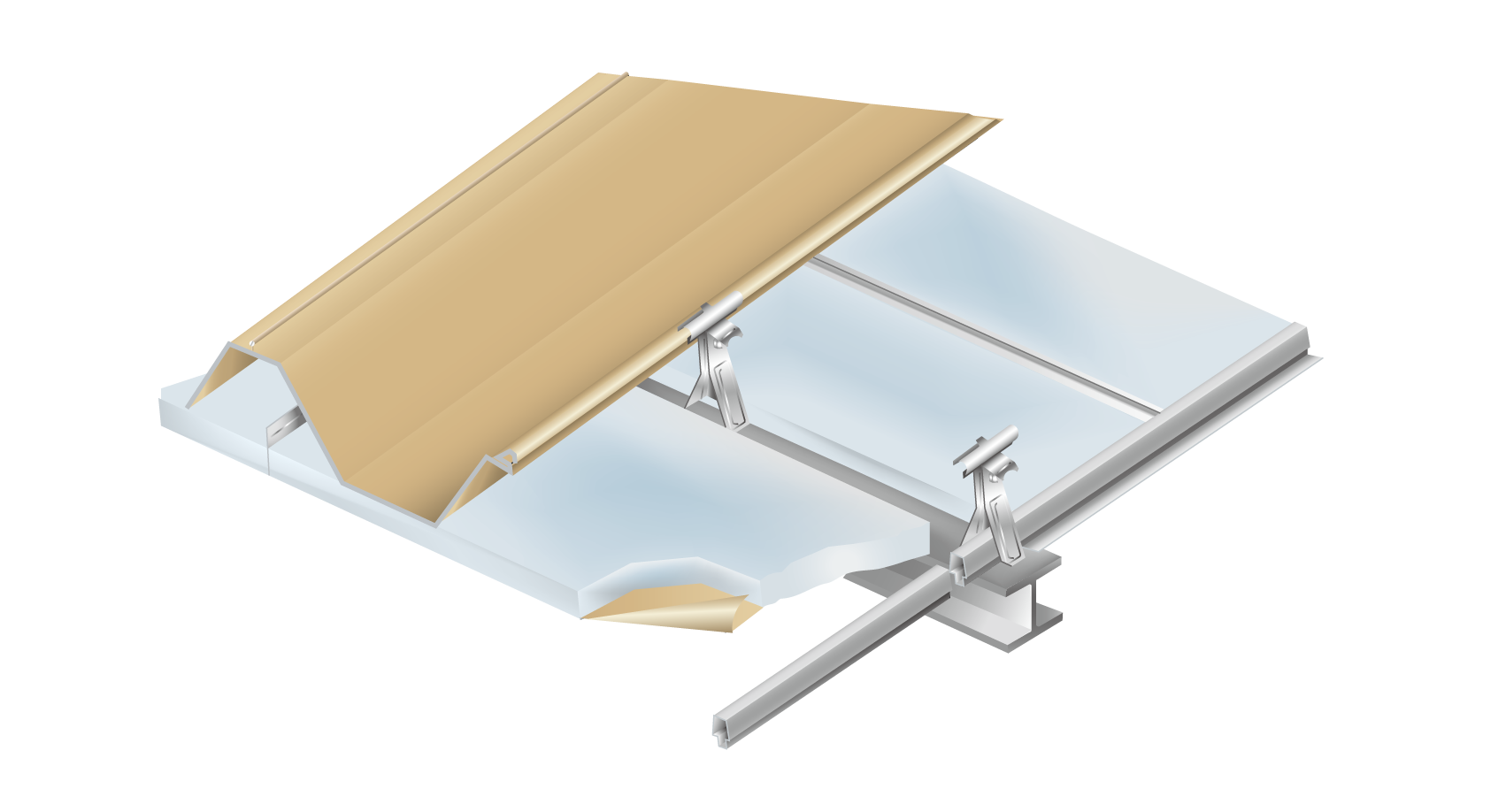

| 断熱システム工法 |
インシュレーション
工法 |
||
|---|---|---|---|
| マット工法 | ボード工法 | ||
 |
 |
 |
|
|
断 熱 性
K（Kcal/m2 h℃) |
K .=・ 0.6
グラスウールマット
50mm |
K .=・ 0.9
グラスウールマット
25mm |
K .=・ 0.5
グラスウールマット
100mm |
|
吸 音 性
100Hz時
（残響室法吸音率） |
0.96 | 0.96 | 0.18 |
|
遮 音 性
1000Hz
（音響透過損失dB）
※計算による参考値 |
※27 | ※28 | 41
上下折板とも0.6mm |
| 防 災 性 |
|
|
|
