ハイブリッド防水工法の特長
- ZルーフⅡ型単体で屋根30分耐火構造、鉄骨造の非歩行屋根に最適。
- Zルーフ同士の接合は、嵌合部のクリップ止めのみ。
- アンカーは嵌合部に隠れ、室内からは見えません。

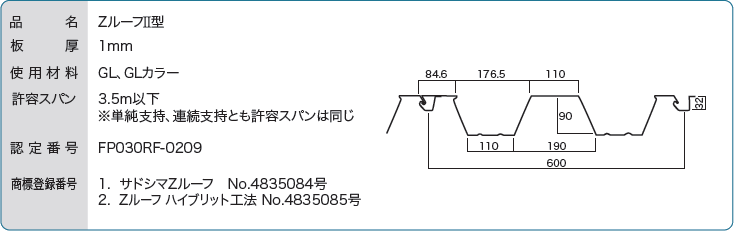

認定仕様

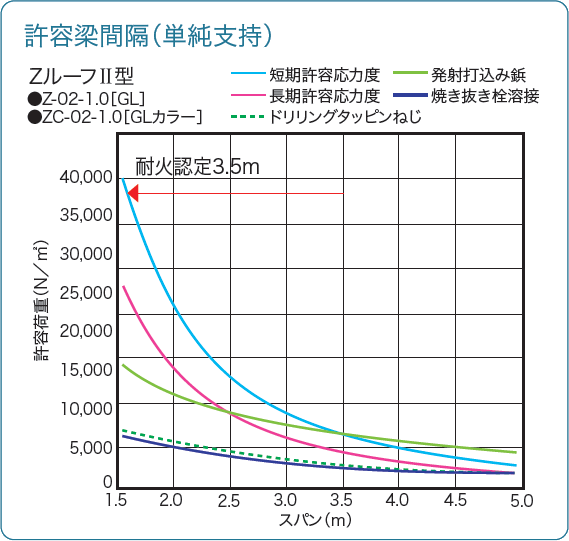

製品重量・断面２次モーメント
| 板 厚 | 製品重量 |
中立軸
（下縁より） |
断面２次
モーメント |
断面係数 | 材 質 | ||
|---|---|---|---|---|---|---|---|
| GL、GLカラー | |||||||
| kg/m | kg/m2 | X（cm） | l（cm4/m） | Z（cm3/m） |
溶融55％アルミニウム-
亜鉛合金めっき鋼板 |
塗装溶融55％アルミニウム-
亜鉛合金めっき鋼板 |
|
| 1mm | 8.05 | 13.4 | 5.09 | 178.6 | 34.9 | SGLC400 | CGLC400 |
外断熱防水工法が容易
「Zルーフハイブリット防水工法」の仕上げ材である防水には、塩化ビニル樹脂系防水シートを溶融着で接合・一体化した防水層で屋根全体を覆う防水工法を採用しています。下地のZルーフにアンカー固定するため、高品質断熱ボードを取込む仕様が容易です。
耐久性の高い防水シート
LSC工法専用

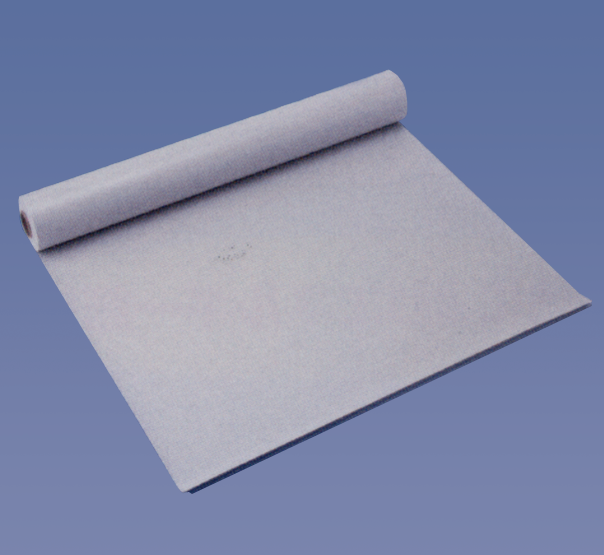

シートリベットルーフSW

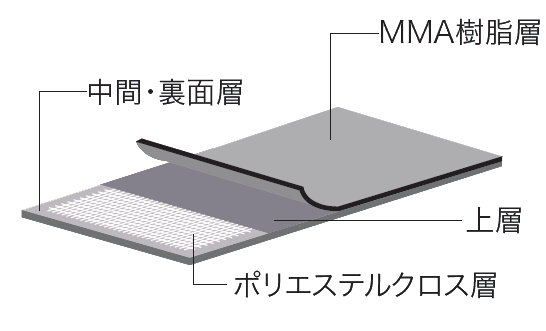

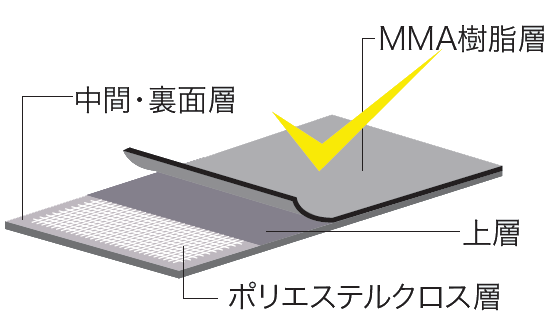

紫外線を遮断するMMA樹脂層を積層しているので、長期に変退色が少なく、また耐熱性能に優れているので、熱劣化の影響を受けやすい金属下地の工法に適しています。 ポリエステル樹脂製の補強クロスが積層されているため、優れた引張・引裂強度を実現。特に柔軟性に優れ、繰り返し疲労に対して優れた性能を示します。
| 色 | ライトグレー |
|---|---|
| 厚さ(mm) | 1.5 |
| 幅×長さ(m) | 1.2×10 |
| 重量(kg/本) | 27 |
| 規格 | JISA6008補強複合タイプ |
太陽熱（赤外線）高反射型

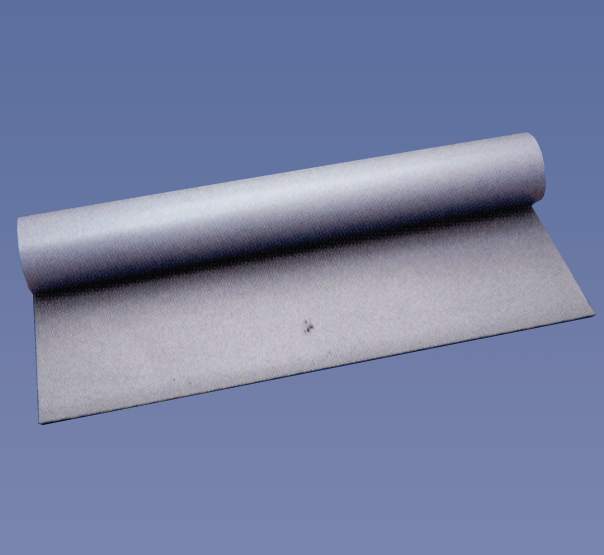

リベットルーフCOOL
ポリエステル樹脂の補強クロスを積層して、優れた寸法安定性、引張・引裂性能を実現。特に柔軟性に優れ、繰り返し疲労に対して優れた性能を示します。 従来のリベットルーフ防水の優れた防水性能をそのままに、太陽光（近赤外線領域）を強く反射する機能を加えました。
| 色 | パールライト |
|---|---|
| 厚さ(mm) | 1.5 |
| 幅×長さ(m) | 1.2×10 |
| 重量(kg/本) | 27 |
| 規格 | JISA6008補強複合タイプ |

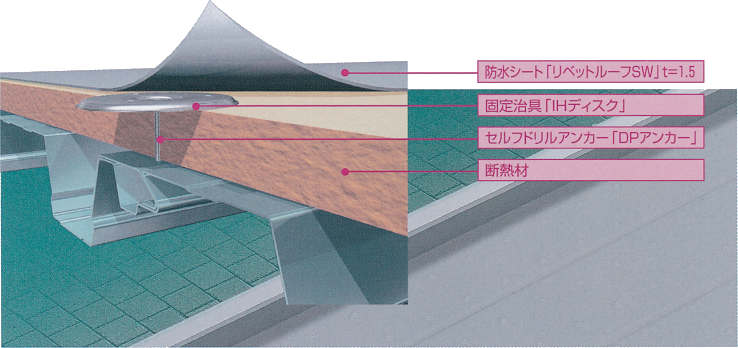

アンカー固定工法を採用
- 下地の影響を受けにくい固定「Zルーフハイブリット防水工法」は防水シートを下地の部分に接合するアンカー固定工法を採用しています。 この工法は、下地の影響を受けにくいため、施工後膨れなどの問題も発生しません。

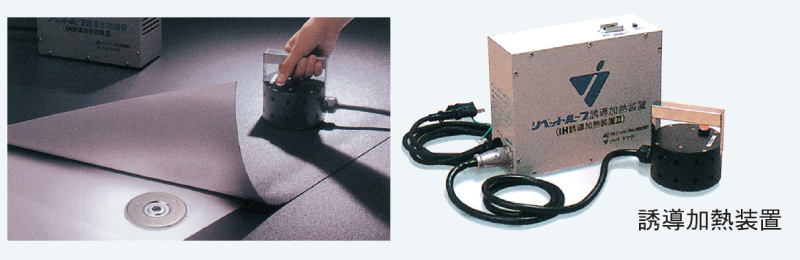

- 機械化による安定品質アンカー固定工法には、専用の誘導加熱装置を使用し、接合作業します。 重要なシートの接合工程を機械化する事で、安定した施工品質を提供します。
- 防水層を一体化、確実な水密性「リベットルーフ防水システム」は、シート相互のジョイント（重ね合わせ）部分やシートと樹脂被覆鋼板の接合部分を熱や溶剤で溶かして、一体化するため、抜群の接合性能と水密性を確保します。
