特徴

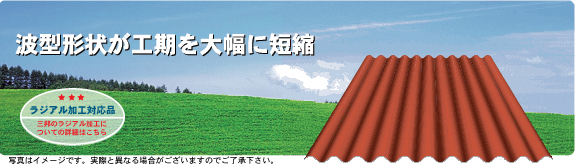

- 波型の形状により、野地板などの下地材を必ずしも必要としないで、鉄板単位で母屋に直接葺くことができます。
- 重ね葺きの極めて単純な工法により、大幅な工期の短縮が図れます。
- 裏面に断熱材を貼ることができます。
- R加工が可能です。
- 軒先プレス曲げ加工が可能です。
- 1,219mm原板成型可能(働き巾990mm ±15mm)です。
但し裏貼りはできません。
CADデータをダウンロードする前にこちらをご覧ください
ご利用にあたって:断面図等ダウンロードについて
勾 配 | 1/10 以上 |
---|---|
アーチ半径 | 1.5m以上 |
ラジアル半径 | 300mm 以上 |
板 厚 | 素 材 | ||
---|---|---|---|
鋼 板 系 | ステンレス | ア ル ミ | |
カラー鋼板 | |||
0.35mm | ◯ | ||
0.40mm | ◯ | ◯ | |
0.50mm | ◯ | ◯ | ◯ |
0.60mm | ◯ | ◯ | |
0.80mm | ◯ |
板 厚 | 断面2次 モーメント |
---|---|
mm | Ix(cm4/m) |
0.40 | 2.387 |
0.50 | 2.986 |
0.60 | 3.583 |
※断面性能より屋根の耐力検討を行う際は、一部屋根材において性能を検討できないものもございます。弊社まで御相談ください
