HK-500

特徴

  • 風荷重(負荷重)に対し優れた医療を発揮します。
  • 馳部の仕上げは、簡単でしかも確実に強度が確保されます。
  • タイトフレームへの取り付けが容易です。
  • 馳仕上げ機「軽騎兵」は、その名の通り軽量で正確に作動します。
  • 施工性に優れています。
  • 馳部の嵌合リブは、変形防止・防音に効果があります。
  • 馳仕上げ後の空気層は、水密性を高めます。

適応範囲

勾   配 3/100 以上※1
アーチ半径※2 30m 以上※3
※1 3/100未満についてはご相談下さい
※2 アーチ品はサザ波仕上げになります
※3 30m未満についてはご相談下さい

製品仕様

鋼 板 系 カラーステンレス
カラー鋼板
0.80mm
1.00mm

断面性能表

板 厚 単位重量 正 圧 負 圧
mm kg/m kg/㎡ Ix(cm4/m) Zx(cm3/m) Ix(cm4/m) Zx(cm3/m)
0.80 5.02 9.88 463 61.5 314 41.3
1.00 6.21 12.26 578 77.8 441 58.6

※断面性能より屋根の耐力検討を行う際は、一部屋根材において性能を検討できないものもございます。弊社まで御相談ください

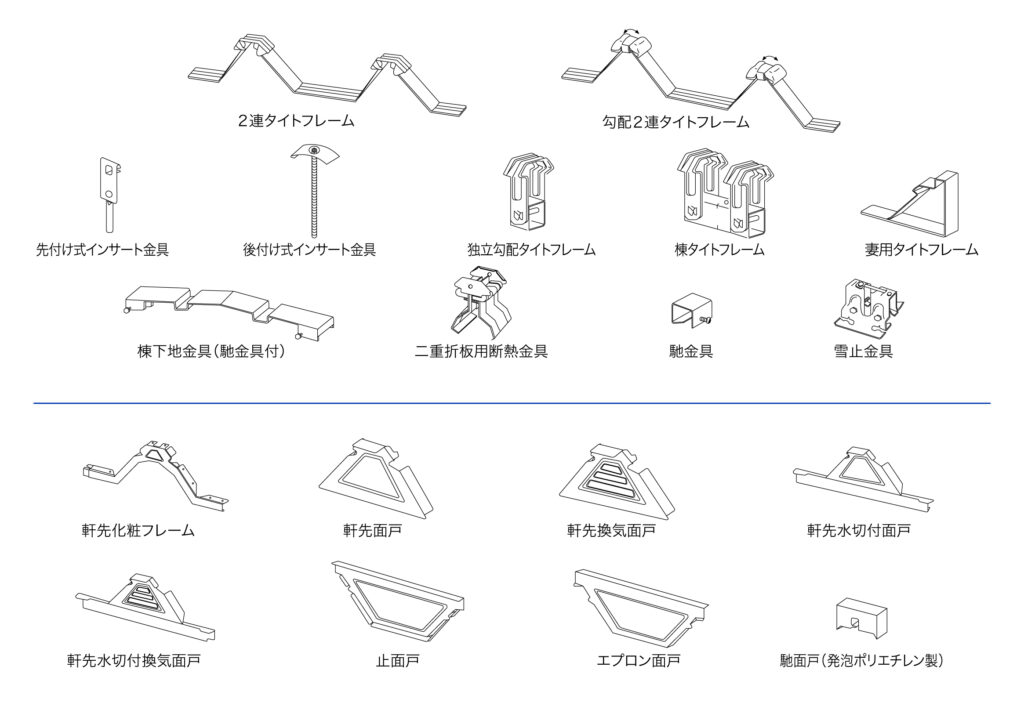

付属部品

画像クリックで拡大表示します

納め図

画像クリックで拡大表示します

棟  部

壁取り合い

軒 先 部

ケ ラ バ 部

ラ ジ ア ル 部

許容梁間

※許容梁間は目安で現場での性能を保証するものではありません。
