特徴
- 折板の山谷が深いので、バランスの良い、安定感のある屋根にしあがります。また、施工性・耐久性に優れた経済的な折板です。
D-160Ⅱ
断面形状
製品仕様
| 板 厚 | 0.8～1.0ｍｍ |
|---|---|
| 原 板 幅 | 766ｍ |
| 働 き 幅 | 500ｍ |
| ㎡当りに必要なｍ数 | 2ｍ |
| 勾 配 | 3/100以上 |
単位重量
| 板 厚 （mm） |
単位質量 | |
|---|---|---|
| kg/m | kg/㎡ | |
| 0.80mm | 4.94 | 9.88 |
| 1.00mm | 6.13 | 12.26 |
断面性能表
| 板 厚 | 正 圧 | 負 圧 | ||
|---|---|---|---|---|
| mm | 断面二次 モーメント Ix(cm4/m) |
断面係数 Zx(cm3/m) |
断面二次 モーメント Ix(cm4/m) |
断面係数 Zx(cm3/m) |
| 0.80 | 427.2 | 51.7 | 260.3 | 30.4 |
| 1.00 | 510.1 | 61.7 | 433.3 | 50.7 |
※断面性能より屋根の耐力検討を行う際は、一部屋根材において性能を検討できないものもございます。弊社まで御相談ください
納め図
画像クリックで拡大表示します

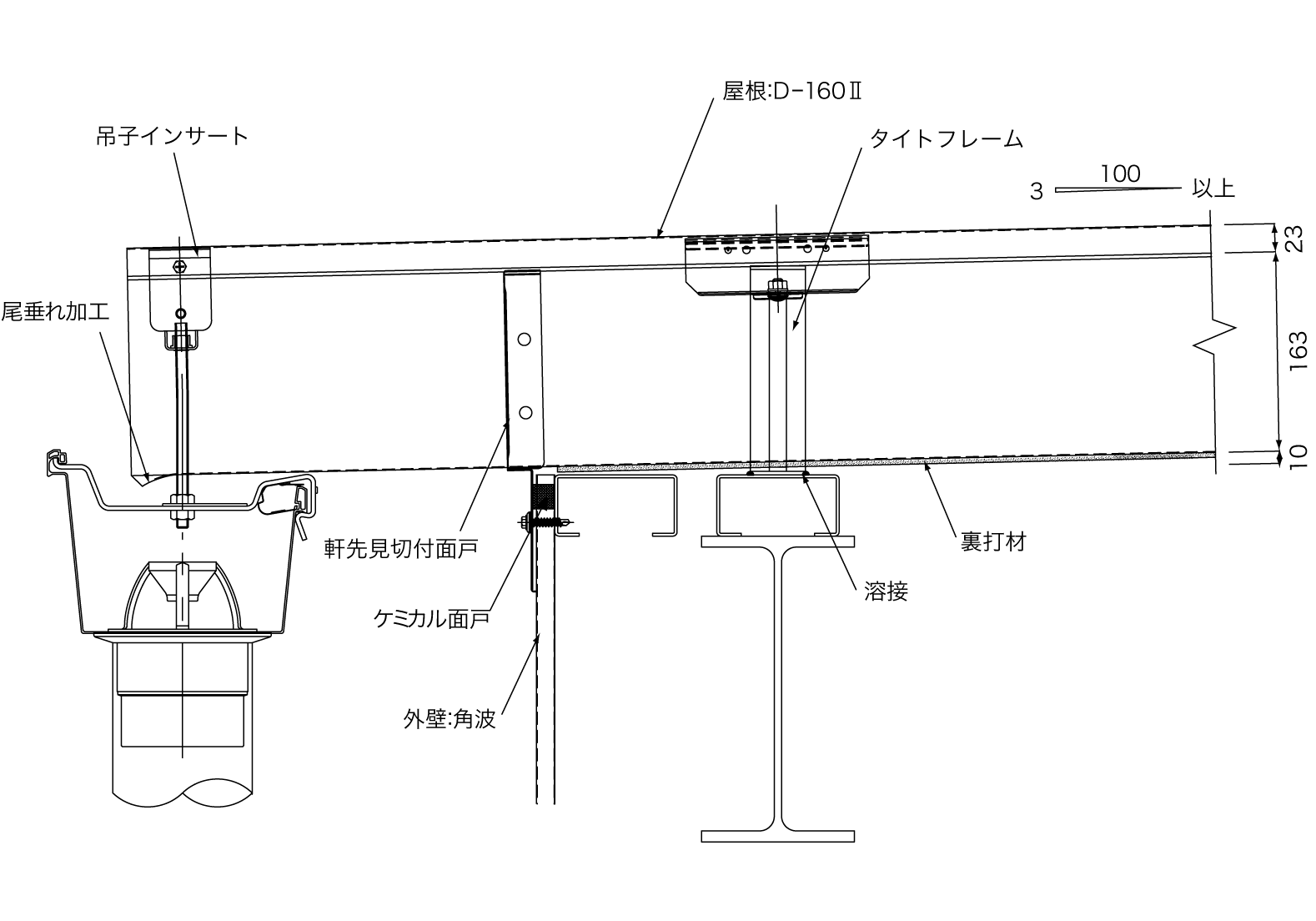

軒 先 部

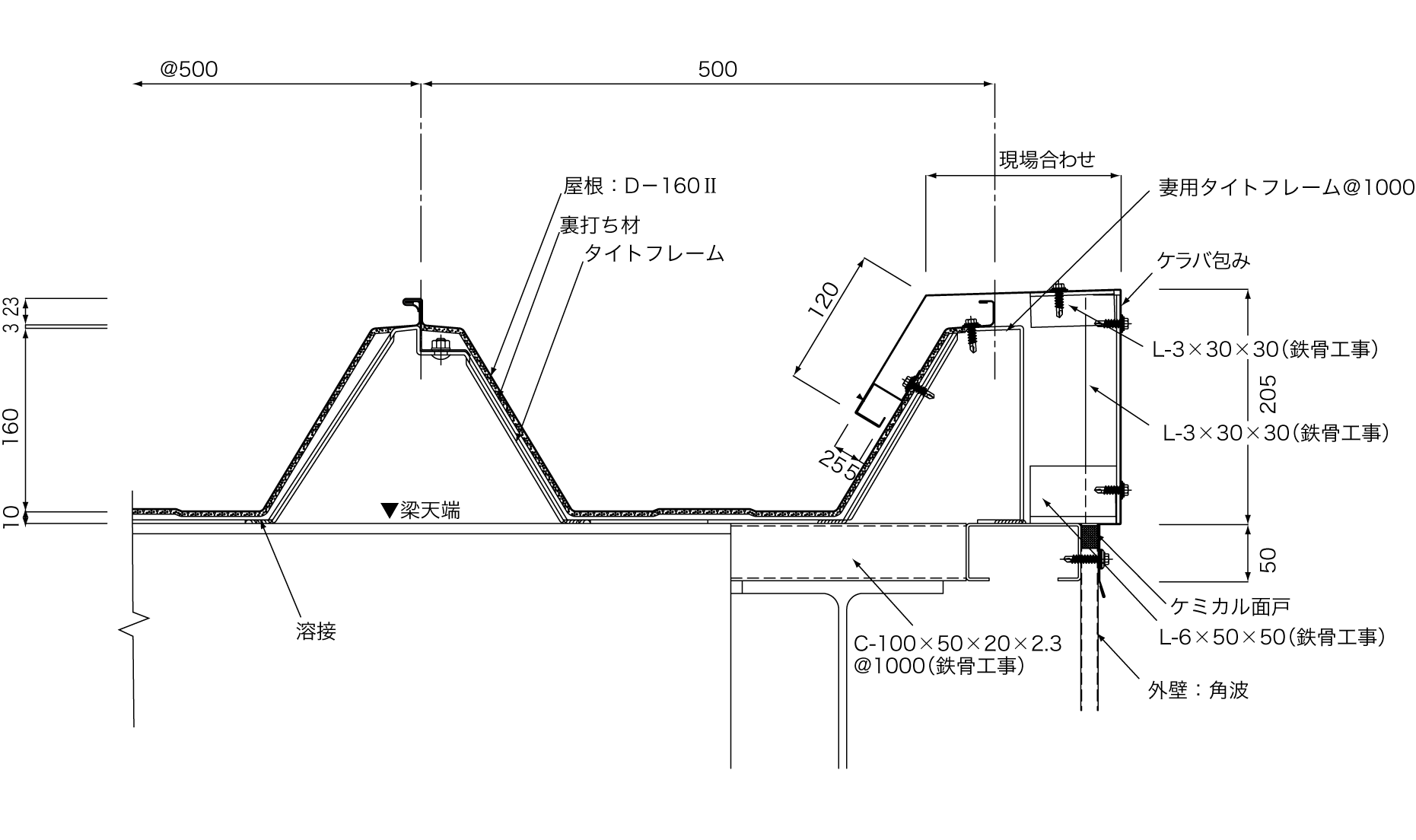

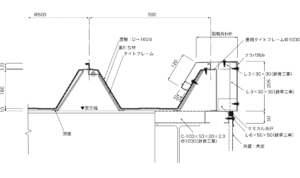

ケ ラ バ 部

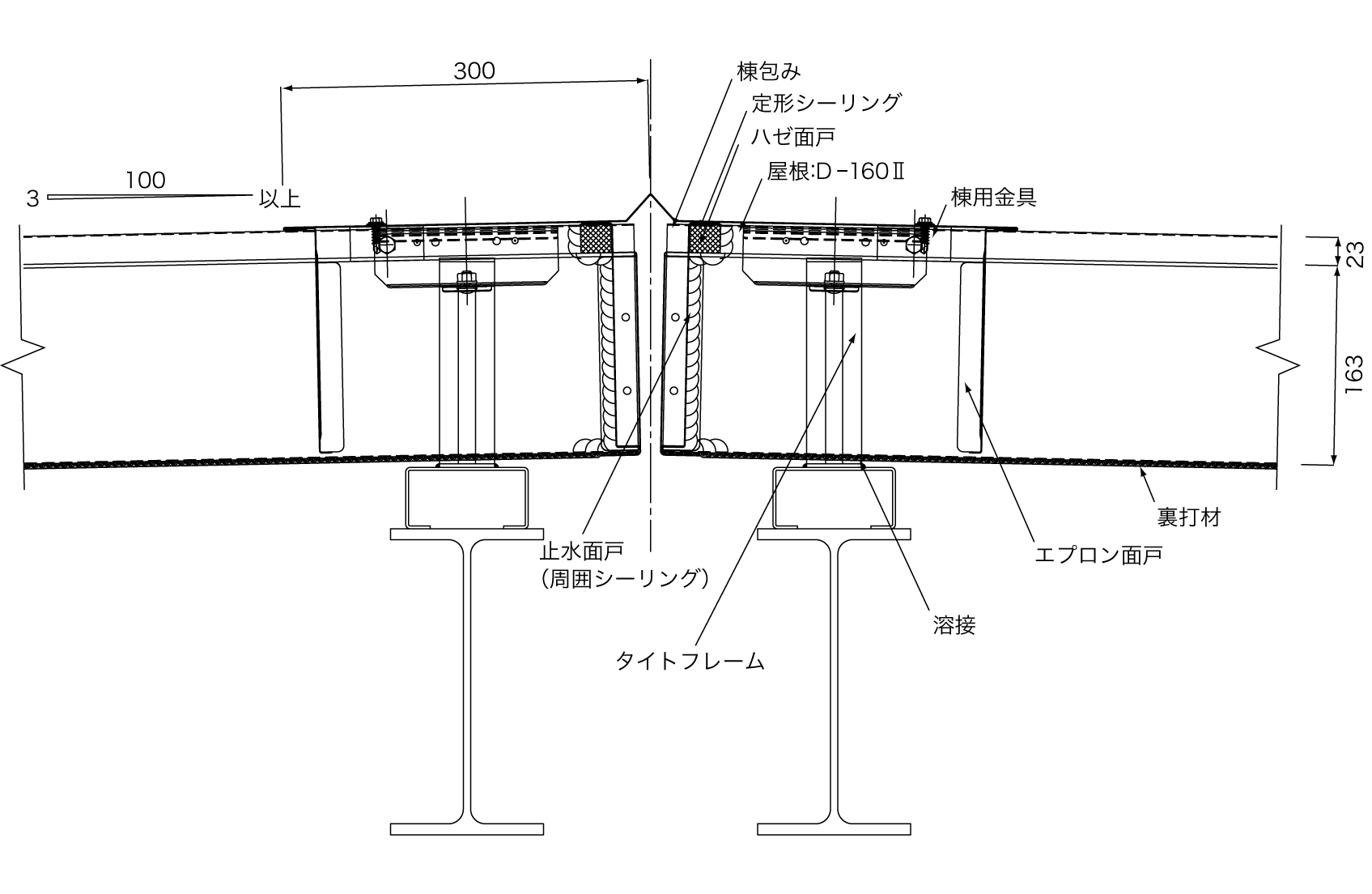

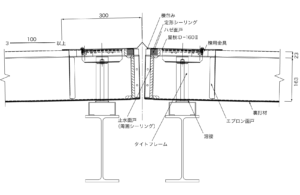

棟 部
片 棟 部

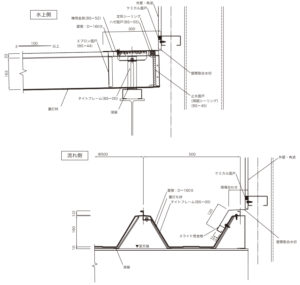

壁取り合い
許容梁間
※許容梁間は目安で現場での性能を保証するものではありません。
