特徴
- 中間部の馳締めが不要ですので施工性に優れています。
- HK特有のスッキリした美しい屋根材です。
- 働き幅600mmなので経済的に優れています。
- 馳部の嵌合リブは、変形防止・防音に効果があります。
- 嵌合リブは、変更防止・防音に効果を発揮します。
- 馳工法と嵌合工法を組み合わせることにより特に強度に優れています。
HK-600
断面形状
CADデータをダウンロードする前にこちらをご覧ください
ご利用にあたって：断面図等ダウンロードについて
適応範囲
| 勾 配 | 3/100 以上※1 |
|---|---|
| アーチ半径※2 | 8 以上 |
※1 3/100未満についてはご相談下さい
※2 アーチ品はサザ波仕上げになります
※2 アーチ品はサザ波仕上げになります
製品仕様
| 鋼 板 系 | カラーステンレス | |
|---|---|---|
| カラー鋼板 | ||
| 0.60mm | ○ | ○ |
| 0.80mm | ○ |
断面性能表
| 板 厚 | 単位重量 | 正 圧 | 負 圧 | |||
|---|---|---|---|---|---|---|
| mm | kg/m | kg/㎡ | Ix(cm4/m) | Zx(cm3/m) | Ix(cm4/m) | Zx(cm3/m) |
| 0.6 | 4.58 | 7.63 | 116 | 25.5 | 98.9 | 20.8 |
| 0.8 | 6.02 | 10.03 | 155 | 34.0 | 132.0 | 27.7 |
※断面性能より屋根の耐力検討を行う際は、一部屋根材において性能を検討できないものもございます。弊社まで御相談ください

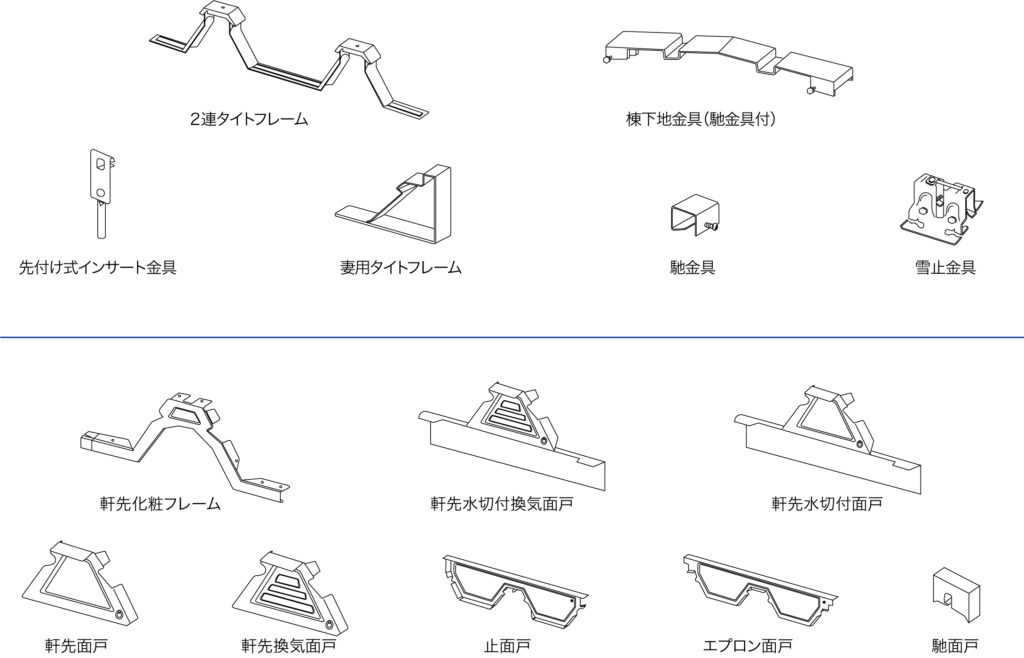

付属部品
画像クリックで拡大表示します
納め図
画像クリックで拡大表示します
棟 部
壁取り合い
軒 先 部
ケ ラ バ 部
全体ラジアル加工
許容梁間
※許容梁間は目安で現場での性能を保証するものではありません。
製品情報をプリントアウトご希望の方は
下のバナーをクリックするとA4サイズのPDFファイルが開きます。
