特徴
- 施工が簡単で経済的
ハゼ締めを使わないスピーディーなロック工法により施工は迅速で経済的です。 - 完璧な水密性
締結部分はダブルのスプリングハゼとなっており、下ハゼと上ハゼをかけ合わせた接点で雨水をシャットアウトします。 - 葺替改修工事にも最適
既設の瓦棒葺屋根やスレート屋根（下地要）等の改修工事に既存の屋根をはがさず、その上から素早く施工ができます。
嵌合ルーフ66ボトルレス工法
断面形状
CADデータをダウンロードする前にこちらをご覧ください
ご利用にあたって：断面図等ダウンロードについて
施工順序
画像クリックで拡大表示します
適応範囲
| 勾 配 | 5/100 以上 |
|---|---|
| アーチ半径※1 | 10m 以上 |
※1 アーチ品はサザ波仕上げになります
製品仕様
| 鋼 板 系 | カラーステンレス | |
|---|---|---|
| カラー鋼板 | ||
| 0.40mm | ○ | |
| 0.50mm | ○ | ○ |
| 0.60mm | ○ | |
| 0.80mm | ○ |
断面性能表
| 板 厚 | 単位重量 | 断面係数 | 断面2次 モーメント |
|
|---|---|---|---|---|
| mm | kg/m | kg/㎡ | Zx(cm3/m) | Ix(cm4/m) |
| 0.40 | 2.10 | 5.00 | 1.38 | 4.67 |
| 0.50 | 2.58 | 6.14 | 1.71 | 5.83 |
| 0.60 | 3.06 | 7.29 | 2.29 | 7.07 |
| 0.80 | 4.02 | 9.57 | 2.81 | 9.67 |
※断面性能より屋根の耐力検討を行う際は、一部屋根材において性能を検討できないものもございます。弊社まで御相談ください

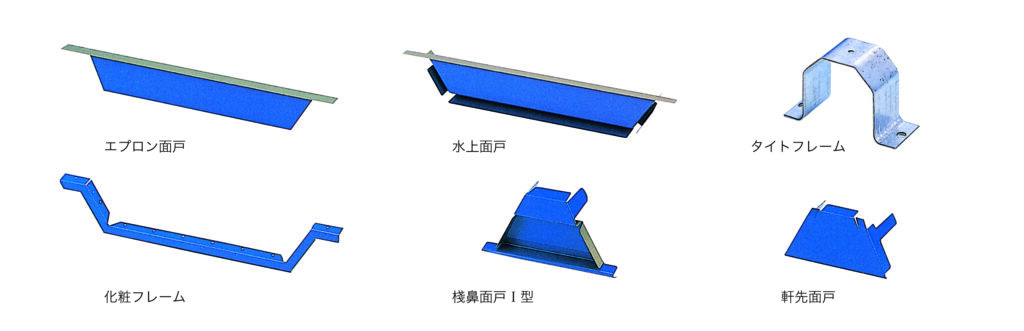

付属部品
画像クリックで拡大表示します
許容梁間
※許容梁間は目安で現場での性能を保証するものではありません。
