ルーフ150

特徴

  • 働き巾500mm、山高150mmで最も普及している折版です。
  • 中型～大型建造物（工場・体育館・倉庫など)に採用され、強度面に優れたボルトタイプです。

適応範囲

勾　　　配 3/100 以上
自然曲率半径 200m 以上

製品仕様

板 厚 素　材
鋼　板　系 カラーステンレス アルミ
カラー鋼板
0.50mm ○ ○
0.60mm ○ ○ ○
0.80mm ○ ○
1.00mm ○ ○
1.20mm ○ ○

断面性能表

板　厚 単位重量 正圧・負圧同値
mm kg/m kg/㎡ Ix(cm4/m) Zx(cm3/m)
0.50 3.87 7.74 215.94 28.69
0.60 4.58 9.16 259.13 34.43
0.80 6.02 12.04 345.50 45.90
1.00 7.45 14.90 431.88 57.38
1.20 8.96 17.92 518.26 68.86

※断面性能より屋根の耐力検討を行う際は、一部屋根材において性能を検討できないものもございます。弊社まで御相談ください

付属部品

画像クリックで拡大表示します

納め図

画像クリックで拡大表示します

軒 先 部

ケ ラ バ 部

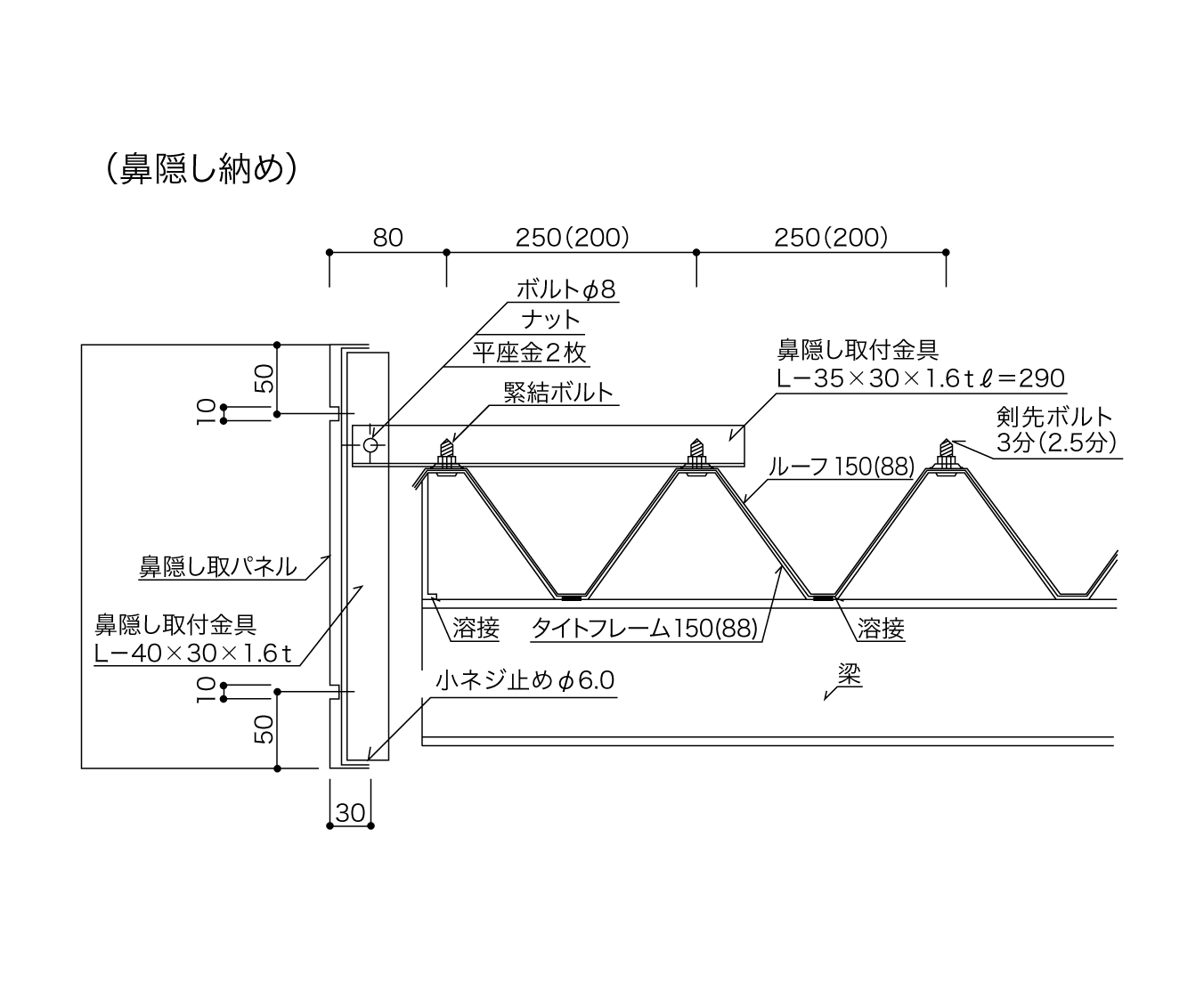

ケ ラ バ 部（鼻隠し納め）

棟　　部

壁取り合い

タイトフレーム150納め

タイトフレーム88納め

タイトフレーム66納め

許容梁間

※許容梁間は目安で現場での性能を保証するものではありません。
