特徴
- 一層の経済性を追求した働き巾700mmの屋根材です。
- 住宅・ガレージ・小型倉庫・自転車置場などの建築物向けです。
ルーフ66
断面形状
適応範囲
| 勾 配 | 3/100 以上 |
|---|---|
| 自然曲率半径 | 100m 以上 |
製品仕様
| 板 厚 | 素 材 | ||
|---|---|---|---|
| 鋼 板 系 | カラーステンレス | アルミ | |
| カラー鋼板 | |||
| 0.50mm | ○ | ○ | |
| 0.60mm | ○ | ○ | ○ |
| 0.80mm | ○ | ○ | |
断面性能表
| 板 厚 | 単位重量 | 正 圧 | 負 圧 | |||
|---|---|---|---|---|---|---|
| mm | kg/m | kg/㎡ | Ix(cm4/m) | Zx(cm3/m) | Ix(cm4/m) | Zx(cm3/m) |
| 0.50 | 3.87 | 5.53 | 28.0 | 6.2 | 16.1 | 4.4 |
| 0.60 | 4.58 | 6.54 | 33.6 | 7.4 | 19.3 | 5.3 |
| 0.80 | 6.02 | 8.60 | 44.8 | 9.9 | 25.7 | 7.1 |
※断面性能より屋根の耐力検討を行う際は、一部屋根材において性能を検討できないものもございます。弊社まで御相談ください

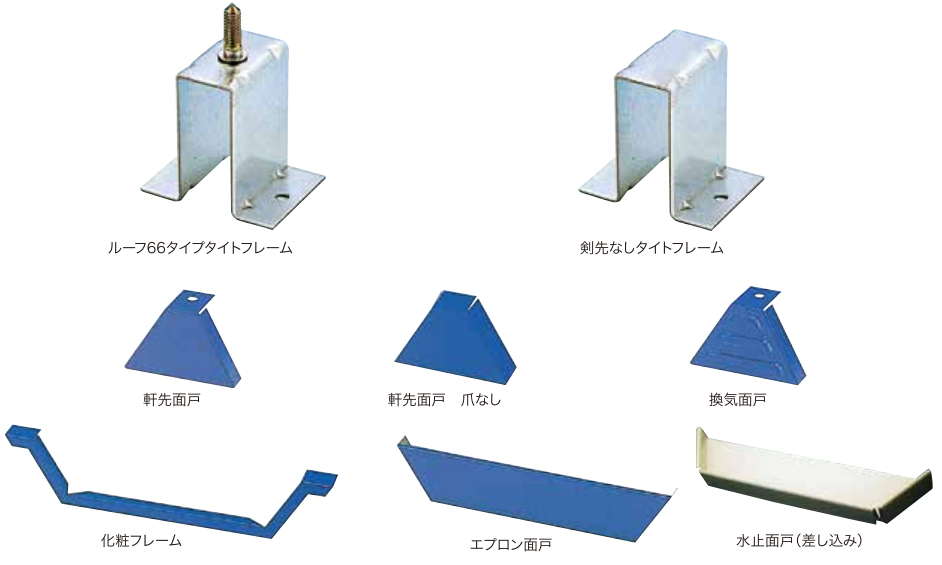

付属部品
画像クリックで拡大表示します
納め図
画像クリックで拡大表示します
軒 先 部
ケ ラ バ 部

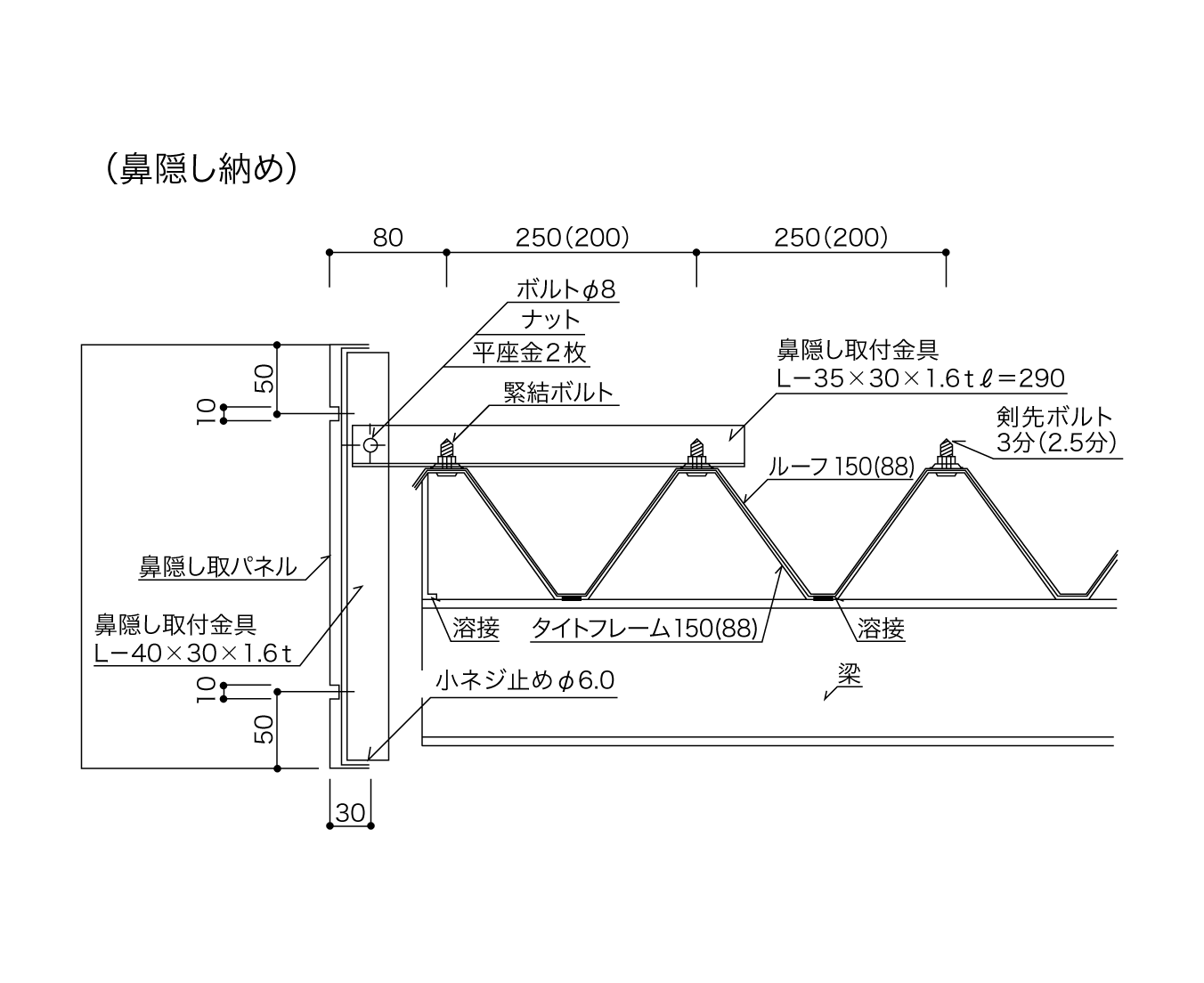

ケ ラ バ 部（鼻隠し納め）
棟 部
壁取り合い
タイトフレーム150納め
タイトフレーム88納め
タイトフレーム66納め
許容梁間
※許容梁間は目安で現場での性能を保証するものではありません。
