立平葺ST-360

特徴

  • 平面から曲面まで自由に対応
    さざ波加工により半径5mR以上のアーチ屋根に対応できます。
  • 優れた水蜜構造
    山高を35mmと高くすることにより、シャープなデザインと高い水蜜性を実現しました。（防水シールを入れることもできます）

適応範囲

勾　　　配 5/100 以上
アーチ半径※1 5m 以上

※1 アーチ品はサザ波仕上げになります。

製品仕様

板　圧 素　材
鋼　板　系 ステンレス ア ル ミ 銅　　板
カラー鋼板
0.35mm ◯
0.40mm ◯ ◯ ◯
0.50mm ◯ ◯ ◯ ◯
0.60mm ◯ ◯ ◯

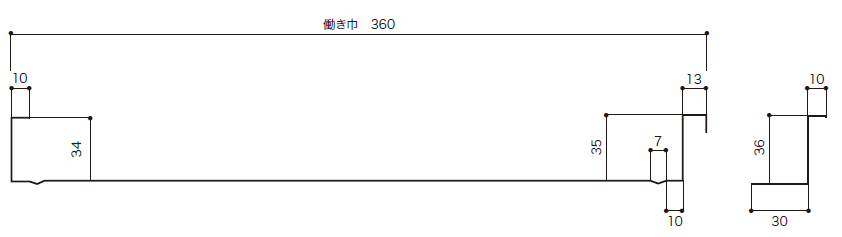

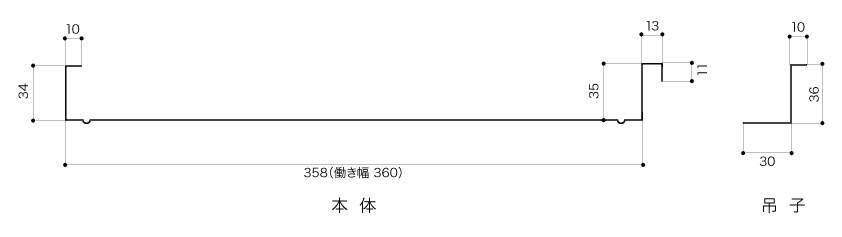

断面性能表

板　厚 断面係数 断面2次
モーメント
mm Zx(cm3/m) Ix(cm4/m)
0.40 1.69 5.21
0.50 2.11 6.53
0.60 2.53 7.80
※上記は、参考値です。

※断面性能より屋根の耐力検討を行う際は、一部屋根材において性能を検討できないものもございます。弊社まで御相談ください

納め図

画像クリックで拡大表示します

棟部

軒先部

ケラバ部
